1000 kVA फोटोव्होल्टेइक ट्रान्सफॉर्मर-13.2/0.48 kV|यूएसए 2025

01 सामान्य

१.१ फोटोव्होल्टेइक ट्रान्सफॉर्मर्स - द्विदिशात्मक पीव्ही आणि ग्रिड वापर

आधुनिक सौरऊर्जा प्रकल्पांमध्ये, स्थानिक भार व्यवस्थापित करताना पीव्ही ॲरेला युटिलिटी ग्रिडशी जोडण्यात सौर फोटोव्होल्टेइक ट्रान्सफॉर्मर महत्त्वपूर्ण भूमिका बजावतात. हे विशेष फोटोव्होल्टेइक ट्रान्सफॉर्मर केवळ "सोलर कंपॅटिबल" नाहीत; ते पीव्ही वनस्पतींच्या अद्वितीय विद्युत वर्तनाच्या आसपास तयार केले जातात.

सौरउत्पादन हे स्वाभाविकच - दिवस आणि रात्रीचे चक्र, ढगांचे आच्छादन आणि हवामानातील फरक या सर्वांचा पॉवर आउटपुटवर परिणाम होतो. या चक्रीय स्वरूपाला ट्रान्सफॉर्मर्सची आवश्यकता असते जे कार्यक्षमतेशी किंवा सुरक्षिततेशी तडजोड न करता जलद लोड स्विंग, व्होल्टेज चढउतार आणि इन्व्हर्टर-प्रेरित हार्मोनिक्स हाताळू शकतात.

आमचा 1000 kVA PV स्टेप-अप ट्रान्सफॉर्मर विशेषत: या ऍप्लिकेशनसाठी डिझाइन केला आहे, कार्यक्षम ग्रिड इंटरकनेक्टसाठी 480Y/277 V वरून कमी-व्होल्टेज बाजूला 13,200 GRDY/7,620 V वर-व्होल्टेज बाजूला करतो. हे द्विदिशात्मक ऑपरेशनला समर्थन देते, ज्यामुळे पीक पीक दरम्यान सोलर इनव्हर्टरमधून ग्रीडमध्ये आणि आवश्यकतेनुसार ग्रीडमधून स्थानिक भारापर्यंत वीज वाहू देते. ही दुहेरी-वापर क्षमता व्होल्टेज स्थिर करणे, सुरक्षितता राखणे आणि ऊर्जा वितरण ऑप्टिमाइझ करू पाहणाऱ्या कोणत्याही पीव्ही प्लांटसाठी एक विश्वासार्ह आधार बनवते.

1.2 तांत्रिक तपशील

1000kVA तीन फेज पॅड माउंटेड ट्रान्सफॉर्मर तपशील आणि डेटा शीट

1.3 रेखाचित्रे

1000KVA थ्री फेज पॅड माउंटेड ट्रान्सफॉर्मरचे परिमाण आणि वजन तपशील

02 सौर उर्जा आणि विद्युत कार्यप्रदर्शन

2.1 खंडित सौर उर्जा आणि चक्रीय भार

सौरउत्पादन ही स्वाभाविकपणे अधूनमधून होत असते. पॅनेल केवळ दिवसाच्या उच्च प्रकाशात पूर्ण शक्ती निर्माण करतात आणि ढग, तापमान आणि छायांकन यांसारखे पर्यावरणीय घटक आउटपुटवर परिणाम करतात. परिणामी, ट्रान्सफॉर्मर पूर्ण लोड 24/7 - वर चालत नाही, बर्याच बाबतीत, तो दिवसातील फक्त 6-8 तास पूर्ण लोड दिसू शकतो.

आमचे ट्रान्सफॉर्मर या परिस्थितीसाठी डिझाइन केले आहे. 480V LV साइड स्टँडर्ड PV इन्व्हर्टर आउटपुटशी जुळते, 13,200V HV पर्यंत वाढते, थर्मल तणावाशिवाय दैनंदिन लोड रॅम्प हाताळते. DOE-स्तरीय कार्यक्षमता हे सुनिश्चित करते की चढउतार उर्जा चक्रादरम्यान नुकसान कमी राहते, ऑपरेशनल खर्च कमी ठेवते आणि उष्णता वाढणे कमी करते.

2.2 इन्व्हर्टर परस्परसंवाद

इन्व्हर्टर डीसीला सोलर ॲरेमधून एसीमध्ये रूपांतरित करतात, व्होल्टेज स्थिर करतात आणि बऱ्याचदा स्विचिंग ट्रान्झिएंट्स सादर करतात. हे हार्मोनिक्स, DC बायस आणि लहान-कालावधीचे आउटपुट स्पाइक्स तयार करू शकतात.

हा ट्रान्सफॉर्मर त्या आव्हानांना याद्वारे हाताळतो:

5-लेग्ड शेल-टाइप कोर:हार्मोनिक हाताळणी सुधारते, शून्य-क्रम प्रभाव कमी करते, आणि ग्रिड-बद्ध अनुप्रयोगांमध्ये आवाज कमी करते.
	• FR3 नैसर्गिक एस्टर तेल:थर्मल सहनशक्ती वाढवते, वारंवार तापमान बदलांना प्रतिकार करते आणि दैनंदिन लोड रॅम्प अंतर्गत इन्सुलेशन वृद्धत्व स्थिर करते.
• NLTC ±2×2.5% टॅप:ग्रिड समन्वयासाठी मर्यादित परंतु विश्वासार्ह व्होल्टेज ट्रिमिंग प्रदान करते ऑन{{0}लोड चेंजर-सोलर साइटसाठी आदर्श जेथे सतत टॅप हालचालीऐवजी व्होल्टेजला हंगामी किंवा कमीशनिंग-स्टेज समायोजन आवश्यक असते.



2.3 ओव्हरलोड आणि ट्रान्सफॉर्मर आकारमान

2.4 इलेक्ट्रोस्टॅटिक शील्ड (ई-शील्ड)

प्राथमिक आणि दुय्यम विंडिंग्स दरम्यान एक समर्पित इलेक्ट्रोस्टॅटिक शील्ड शांतपणे परंतु महत्त्वपूर्णपणे क्षणिक व्होल्टेज व्यवस्थापित करते. हे इन्व्हर्टर-व्युत्पन्न हार्मोनिक्सला युटिलिटी ग्रिडपर्यंत पोहोचण्यापासून प्रतिबंधित करते आणि इन्व्हर्टरला ग्रिड-साइड ट्रांझिएंट्सपासून संरक्षित करते. उच्च-फ्रिक्वेंसी आवाज कमी केला जातो, आणि फॉल्ट करंट्स परिभाषित, कमी-प्रतिबाधा मार्गाद्वारे सुरक्षितपणे निर्देशित केले जातात. हे सौर वनस्पतींसाठी विशेषतः गंभीर आहे, जेथे असामान्य हार्मोनिक्स, डीसी बायस आणि ग्राउंड फॉल्ट्स अप्रत्याशितपणे फिरू शकतात.

बाह्य ग्राउंडिंग पॅडसह एकत्रितपणे, सिस्टम कमिशनिंग सुलभ करते, लाइटनिंग कार्यप्रदर्शन सुधारते आणि वाइल्डकार्डऐवजी ट्रान्सफॉर्मरला व्यवस्थित ग्रिड मालमत्ता म्हणून स्थिर करून - स्पर्श क्षमता कमी करते.

2.5 वाइंडिंग कॉन्फिगरेशन आणि अँटी-आयलँडिंग

बऱ्याच सोलर ऍप्लिकेशन्सना योग्य ग्राउंडिंग आणि अँटी-द्वीप शोधण्यासाठी wye-wye कनेक्शनची आवश्यकता असते. हा ट्रान्सफॉर्मर YNyn0 वेक्टर गटाचा अवलंब करतो, मानक PV इन्व्हर्टर आउटपुट आणि ग्राउंडेड युटिलिटी वितरण प्रणालीशी सुसंगत. हे सुनिश्चित करते:
• ग्रिड दोष इन्व्हर्टरद्वारे ओळखले जातात.
• योग्य फेज डिटेक्शन आयलँडिंग दरम्यान बॅकफीडिंग प्रतिबंधित करते.
• युटिलिटी प्रोटेक्शन स्कीम आणि स्थानिक पीव्ही ऑपरेशन्स या दोन्हीसाठी व्होल्टेज आणि वर्तमान वर्तन अंदाजे राहते.

03 यांत्रिक आणि संरचनात्मक वैशिष्ट्ये

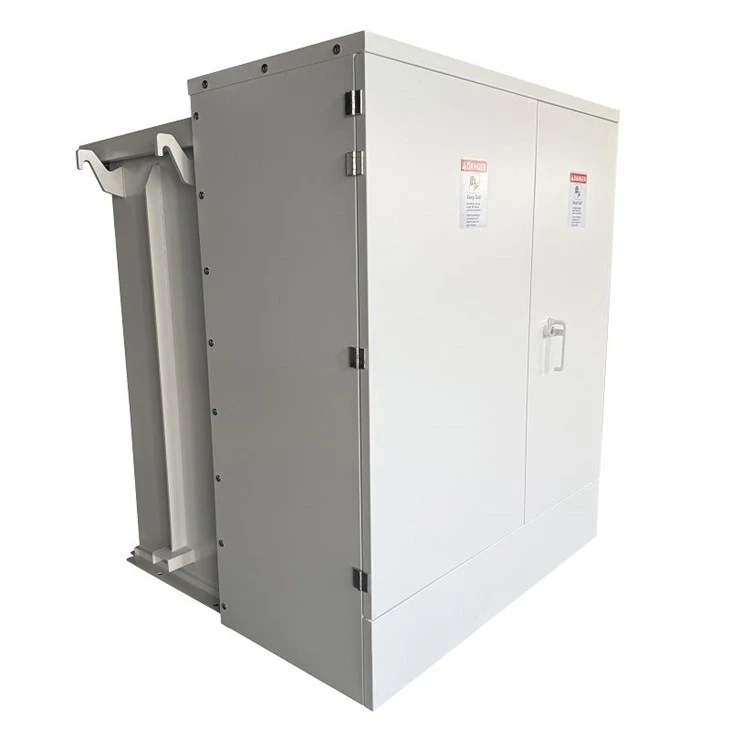

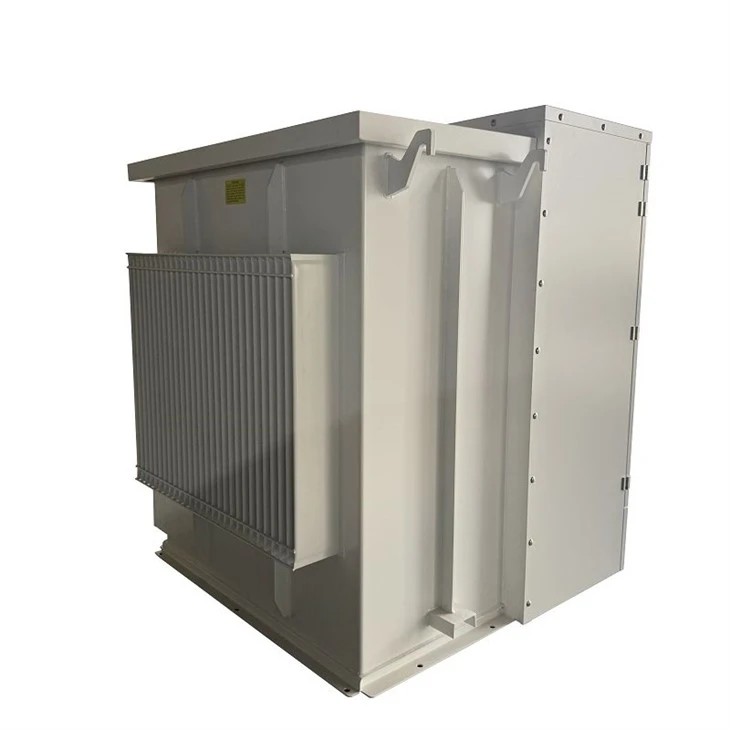

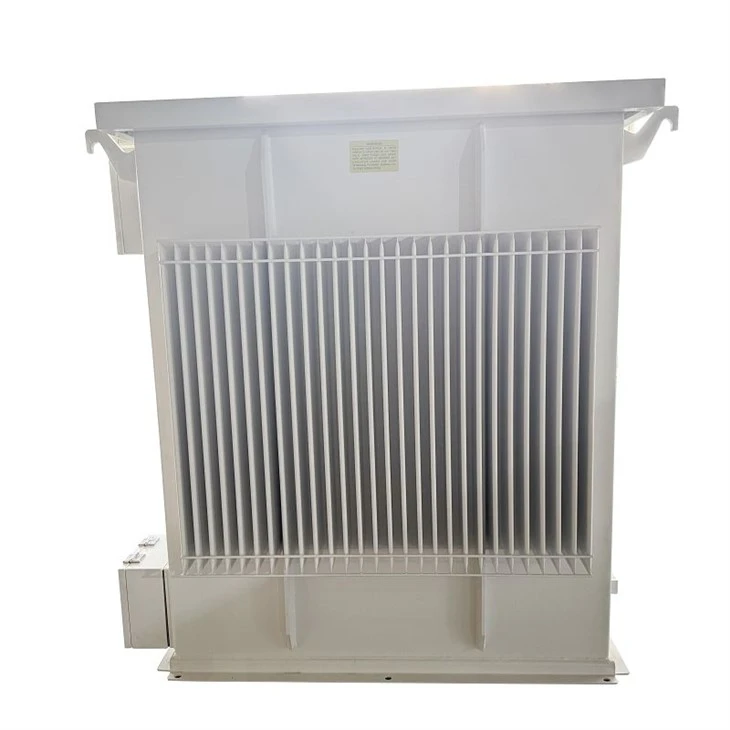

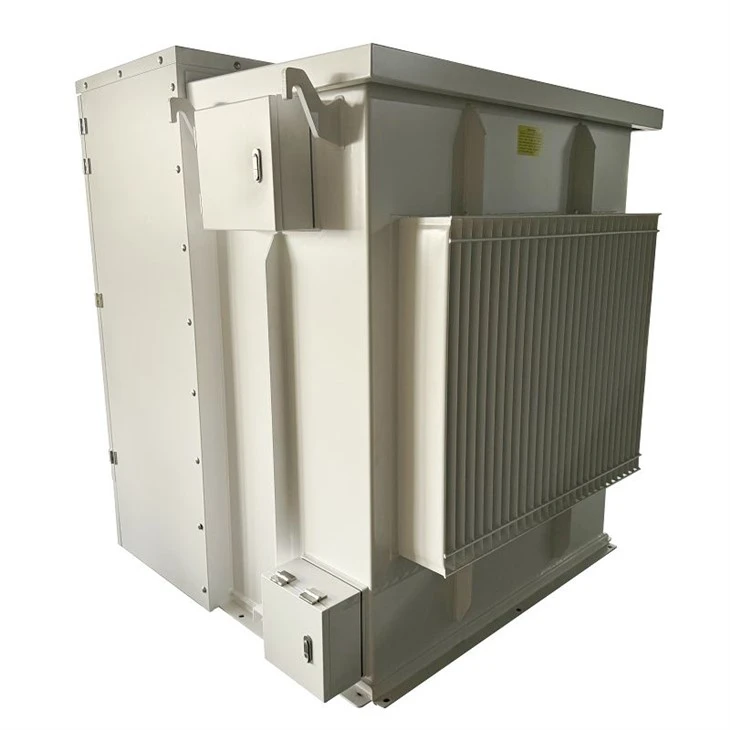

दीर्घकाळ-आउटडोअर ड्युटीसाठी डिझाइन केलेले, ट्रान्सफॉर्मर पाऊस, बर्फ, उष्णता आणि यांत्रिक ताण सहन करण्यासाठी पूर्णपणे पॅड-टेम्पर-प्रूफ एन्क्लोजरसह माउंट केले आहे. मुख्य वैशिष्ट्यांचा समावेश आहे:
• सीलबंद पॅड-माउंट एनक्लोजर: ओलावा आणि धूळ बाहेर ठेवते, सुरक्षितता राखते आणि अनधिकृत प्रवेश प्रतिबंधित करते.
• उच्च-सामर्थ्य टँकचे बांधकाम: कंपन, थर्मल सायकलिंग आणि दीर्घ-तणावांना प्रतिकार करते. इपॉक्सी प्राइमर प्लस पॉलीयुरेथेन टॉपकोट उत्तर अमेरिकन बाह्य वातावरणासाठी गंज संरक्षण सुनिश्चित करते.

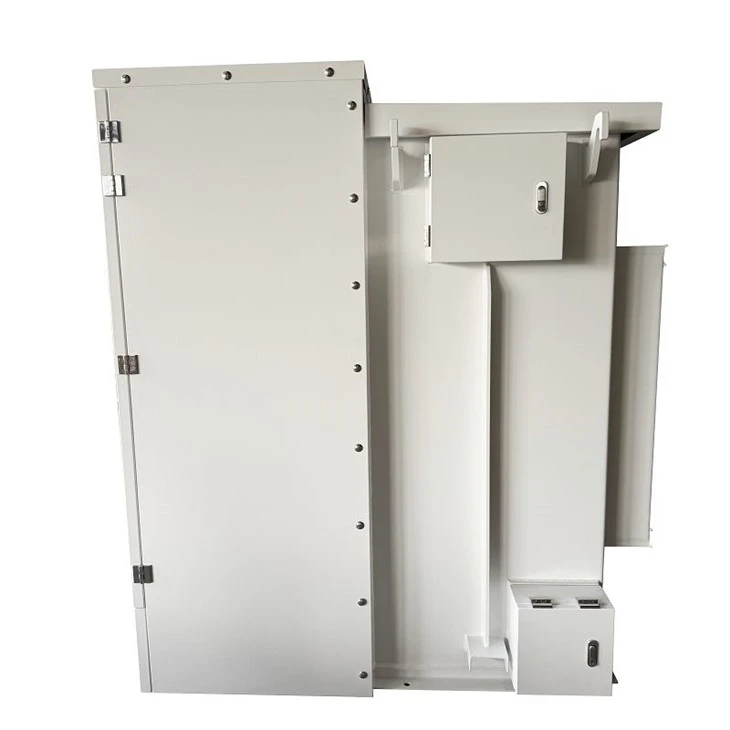

• साइड-माउंटेड इन्स्ट्रुमेंट कॅबिनेट: गेज आणि मॉनिटरिंग डिव्हाइसेससाठी सोयीस्कर, मानक लेआउट.
• वेगळे H0 आणि X0 टर्मिनल्स: ग्राउंडिंग चेक आणि युटिलिटी प्रोटेक्शन स्कीम्ससह एकत्रीकरण सुलभ करते.
• FR3-सुसंगत इन्सुलेशन: डायलेक्ट्रिक ताकद राखते आणि सेवा आयुष्य वाढवते.

04 उपयुक्तता-ग्रेड नियंत्रणे आणि संरक्षण

4.1 देखरेख आणि मानक ॲक्सेसरीज

सोलर ट्रान्सफॉर्मरसाठी रिमोट मॉनिटरिंग महत्त्वाचे आहे. हे युनिट सुसज्ज आहे:
• तापमान, तेल पातळी आणि दाब कमी करणारे गेज ("तीन मीटर आणि एक झडप")
• सुलभ तपासणीसाठी साइड-माउंट केलेले इन्स्ट्रुमेंट कॅबिनेट
• ANSI-मानक पॅड-माउंट फिटिंग्ज आणि हार्डवेअर
ही वैशिष्ट्ये ऑपरेटर्सना कार्यप्रदर्शन ट्रॅक करण्यास, ओव्हरलोड शोधण्यास आणि डाउनटाइम टाळण्यास, अगदी रिमोट सोलर साइटवर देखील परवानगी देतात.

4.2 संरक्षण आणि स्विचिंग उपकरणे

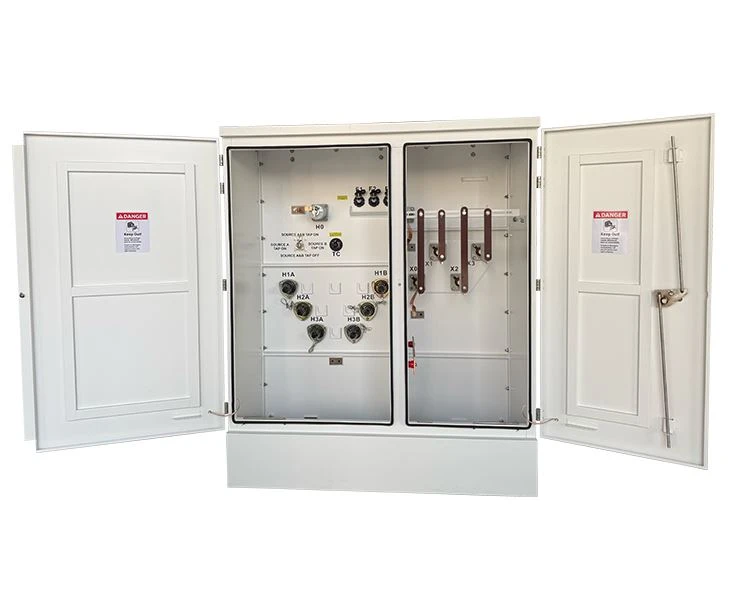

ट्रान्सफॉर्मर युटिलिटी-ग्रेड पॅड-माउंट आवश्यकता पूर्ण करतो: • चार-स्थिती लोडब्रेक स्विच • एल्बो-प्रकार सर्ज अरेस्टर • पूर्ण फ्यूज संरक्षण पॅकेज • LV 12-होल स्पेड टर्मिनल्स • जलद आणि सुरक्षित साइट ग्राउंडिंगसाठी बाह्य 12-होल ग्राउंड बार हे द्विदिशात्मक ऑपरेशनला समर्थन देताना सुरक्षा आणि नियामक अनुपालन सुनिश्चित करते.
